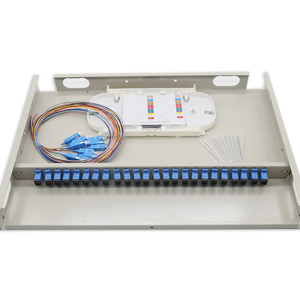

KHUNG PHÂN PHỐI SỢI QUANG ODF 1-24 FO

Giới thiệu chung:

• Dung lượng tối đa (sợi): 1- 24 sợi
• Hộp phối quang hay giá phân phối quang (ODF) là viết tắt của Optical Distribution Frame
• Hộp phối quang được sử dụng để tập trung và bảo vệ các mối hàn cáp quang, đồng thời phân phối kết nối quang đến các thiết bị khác như modem quang, converter quang, switch quang…
• Chức năng chính của hộp phối quang bao gồm: hàn nối trực tiếp, dự phòng và phân phối cáp quang
• Sản phẩm được làm từ kim loại lá cán lạnh có độ dày 1,2mm, phủ sơn tĩnh điện giúp chống ăn mòn và tăng tính thẩm mỹ
• Thiết kế khoang chứa rộng rãi, đảm bảo khoảng cách phù hợp, giúp việc quấn sợi quang gốc và sợi quang thuê bao dễ dàng hơn
• Hộp phối quang được thiết kế tương thích với các loại adapter FC, SC, ST, LC…

Tiêu chuẩn kỹ thuật của Hộp Phối Quang

• Tiêu chuẩn: Sử dụng trong nhà
• Độ dày thép: Toàn bộ dày 1.2mm
• Quy cách: Chuẩn RACK 19 inch
• Màu sơn: Ghi sáng
• Trọng lượng: 3kg

Ống Co Nhiệt (Bảo Vệ Mối Hàn Cáp Quang)

• Chất liệu: Nhựa dẻo trong suốt, lõi inox gia cường, dài 60mm, phù hợp với khay chứa mối hàn.
• Cấu tạo: Lõi thép tăng độ bền, hai lớp polymer co nhiệt bảo vệ mối nối khỏi bụi, ẩm, và tác động môi trường.
• Chức năng: Bảo vệ mối nối quang, ngăn ngừa hư hỏng và suy hao tín hiệu.
• Số lượng: Phụ thuộc vào dung lượng hộp phối quang (ODF).

Thông Số Khay Hàn Quang

• Số lượng khay: tùy dung lượng ODF.
• Chất liệu: Nhựa ABS bền, ổn định.
• Màu sắc: Trắng.
• Cấu Trúc & Đặc Tính
• Khay chứa: 12 khe lược cố định ống nung, bộ phận giữ ống lỏng tại cổng vào/ra.
• Liên kết chắc chắn, dễ tháo lắp, bảo trì.
• Dự trữ sợi quang: ≥1.2m, Bán kính uốn cong: ≥35mm.
• Kích thước khe lược: Cao ≥5mm, hỗ trợ ống nung 60mm, giữ ống nung chắc chắn.
• Khay hàn trên cùng có nắp bảo vệ.

Dây Nối Quang Trong ODF

Dây nối quang (pigtail) trong ODF có vai trò quan trọng trong hệ thống cáp quang:

• Kết nối tín hiệu: Giúp kết nối sợi quang từ cáp chính vào thiết bị mạng (switch, modem, converter…).
• Hỗ trợ hàn nối: Là cầu nối giữa cáp quang và adapter trong ODF, đảm bảo truyền tín hiệu ổn định.
• Giảm suy hao tín hiệu: Cung cấp kết nối chính xác, hạn chế tổn hao quang học.
• Bảo vệ mối hàn: Được hàn trực tiếp vào cáp quang, giúp bảo vệ và ổn định tín hiệu.

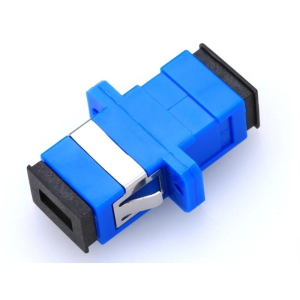

Adapter quang

Adapter quang (Fiber Optic Adapter) là một thành phần quan trọng trong hệ thống mạng cáp quang, được sử dụng để kết nối hai đầu cáp quang hoặc các đầu nối cáp quang với nhau. Dưới đây là thông tin chi tiết về adapter quang:

• Loại Adapter quang:
• Theo loại đầu nối:
• SC/SC, LC/LC, FC/FC, ST/ST.
• SC/LC, SC/FC, LC/FC (loại chuyển đổi).
• Theo chế độ quang học:
• Single-mode (SM) hoặc Multi-mode (MM).
• Theo số lượng cổng:
• Simplex (1 cổng), Duplex (2 cổng

Thông Số Kích Thước Hộp Phối Quang

• Chiều cao (H): 45mm
• Chiều ngang (W): 440mm
• Chiều sâu (D): 300mm
