Sửa lỗi bộ lưu điện UPS: Bảng mã lỗi Và Cách xử lý triệt để

Bạn đang vận hành Server thì bỗng nhiên nghe tiếng “tít tít” chói tai? Đèn đỏ Fault sáng rực và hệ thống sập nguồn? Đó chính là cơn ác mộng mang tên lỗi bộ lưu điện ups – kẻ thù thầm lặng có thể thổi bay hàng nghìn USD dữ liệu và phần cứng của doanh nghiệp chỉ trong tích tắc.

Nhiều kỹ thuật viên vì chủ quan bỏ qua các dấu hiệu sớm này mà dẫn đến cháy nổ linh kiện đắt tiền như IGBT hay hỏng hoàn toàn Bo mạch điều khiển (Control Board). Đừng hoảng loạn! Tại bài viết này, NETTEK sẽ cung cấp bảng mã lỗi chính xác và hướng dẫn bạn cách “bắt bệnh”, xử lý triệt để các sự cố từ cơ bản đến nâng cao như một chuyên gia thực thụ.

Những điểm chính

• Chẩn đoán nhanh: Phân biệt lỗi qua tiếng kêu (Beep Codes) và đèn LED.
• Tra cứu chuẩn xác: Bảng mã lỗi Santak (Er05, Er06…) và APC (Site Wiring Fault).
• Kỹ thuật “Đo Nguội”: Mẹo an toàn tránh nổ thêm linh kiện khi sửa chữa.
• Sửa phần cứng: Thay thế IGBT, tụ điện DC Bus và xử lý mạch Driver.
• Thực chiến: Case study xử lý lỗi ảo do quá nhiệt tại KCN VSIP.

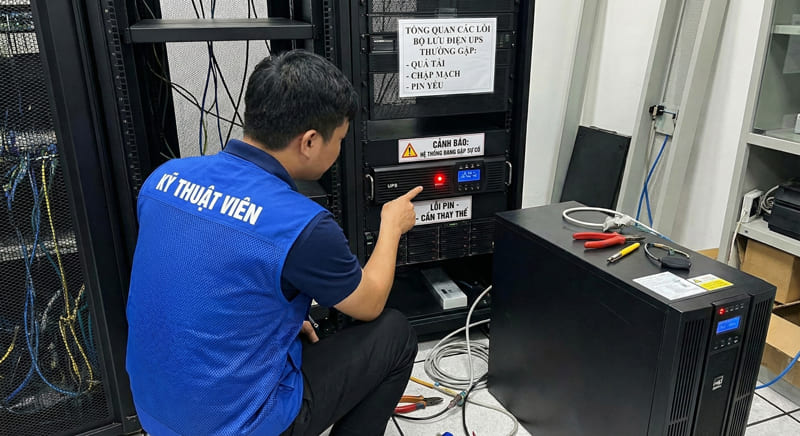

Nhận diện lỗi bộ lưu điện UPS qua “triệu chứng” lâm sàng

Việc đầu tiên khi lỗi bộ lưu điện ups xuất hiện là phải bình tĩnh quan sát. Đừng tháo máy ngay! Hãy lắng nghe và nhìn tín hiệu đèn để khoanh vùng sự cố.

1. Giải mã tiếng kêu (Audible Alarms)

UPS giao tiếp với chúng ta qua tần suất âm thanh. Bạn cần phân biệt rõ:

• Tít… tít… (4 giây/lần): Đừng lo! UPS đang chạy Chế độ ắc quy (Battery Mode) do mất điện lưới.
• Tít.Tít (1 giây/lần): Khẩn cấp! Ắc quy sắp cạn (Low Battery). Hãy tắt Server/PC ngay lập tức.
• Tít tít liên tục (Rapid Beep): Nguy hiểm! Đây là trạng thái Lỗi nghiêm trọng (Fault Mode) hoặc Quá tải (Overload).

2. Đọc vị đèn báo LED (Visual Indicators)

• Đèn vàng (Battery) nhấp nháy: Đang sạc hoặc xả tải.
• Đèn đỏ (Fault) sáng đứng: Lỗi phần cứng nội bộ (Hỏng quạt, chết bo mạch, đứt cầu chì).
• Đèn Bypass sáng: Dòng điện đi tắt từ lưới sang tải. Nếu sét đánh lúc này, thiết bị của bạn sẽ hỏng ngay.

Bảng mã lỗi bộ lưu điện UPS trên màn hình LCD (Santak & APC)

Để xử lý chính xác, bạn không thể đoán mò. Hãy tra cứu ngay bảng mã lỗi (Error Codes) của hai dòng phổ biến nhất hiện nay.

1. Đối với dòng UPS Santak (Online C1K – C10K)

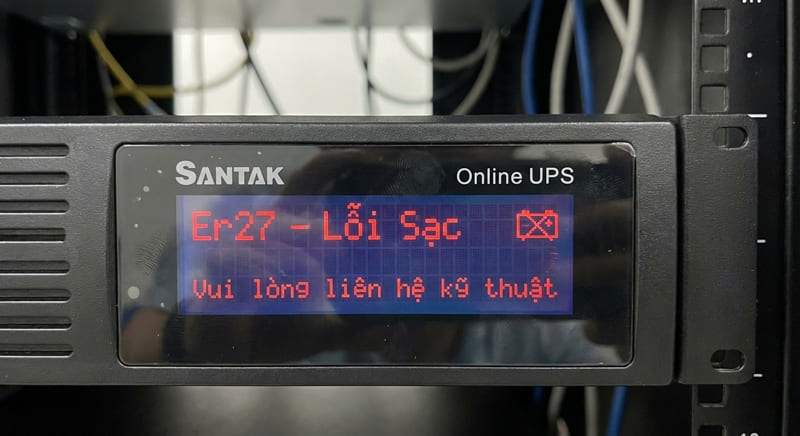

Dòng Online hiển thị mã “Er + Số”. Đây là bảng “thần thánh” bạn cần lưu lại:

Mã lỗi (Code)	Ý nghĩa kỹ thuật	Hướng xử lý sơ bộ
Er05	Ắc quy yếu/Không kết nối	Kiểm tra cầu chì ắc quy, rắc cắm lỏng hoặc bình đã hỏng.
Er06	Ngắn mạch đầu ra (Output Short)	Tắt UPS ngay! Dây nguồn ra bị chập hoặc tải bị hỏng nguồn.
Er27	Điện áp sạc quá cao	Lỗi mạch sạc hoặc tụ điện bị khô. Cần thợ chuyên sâu.
Er08	Quá nhiệt (Over Temperature)	Kiểm tra quạt tản nhiệt, vệ sinh khe gió bị bụi bịt kín.
Er21	Ngắn mạch song song	Lỗi dây kết nối Parallel giữa các UPS.

Nếu gặp lỗi Er05, 90% là ắc quy đã “hết đát”. Tham khảo ngay quy trình chuẩn trong bài thay bình ắc quy bộ lưu điện ups để tránh lãng phí tiền sửa chữa.

2. Đối với dòng UPS APC (Smart-UPS)

APC dùng đèn LED trực quan hơn:

• Replace Battery (Đèn đỏ): Ắc quy đã chai, cần thay thế.
• Overload (Đèn quá tải): Rút bớt thiết bị không quan trọng (máy in, quạt).
• Site Wiring Fault: Đèn này sáng báo hiệu ổ cắm tường nhà bạn bị đấu sai dây Lửa/Nguội hoặc thiếu dây tiếp địa (Grounding).

Phân tích và sửa chữa các lỗi bộ lưu điện UPS phần cứng

Khi xác định được lỗi bộ lưu điện ups nằm ở phần cứng, chúng ta cần can thiệp kỹ thuật sâu.

⚠️ Cảnh báo an toàn (Safety Box): Dòng điện DC từ ắc quy (lên tới 384V) và Tụ điện (Capacitor) tích áp có thể gây giật chết người kể cả khi đã rút điện lưới. Hãy đeo găng tay cách điện và xả tụ trước khi chạm vào bo mạch!

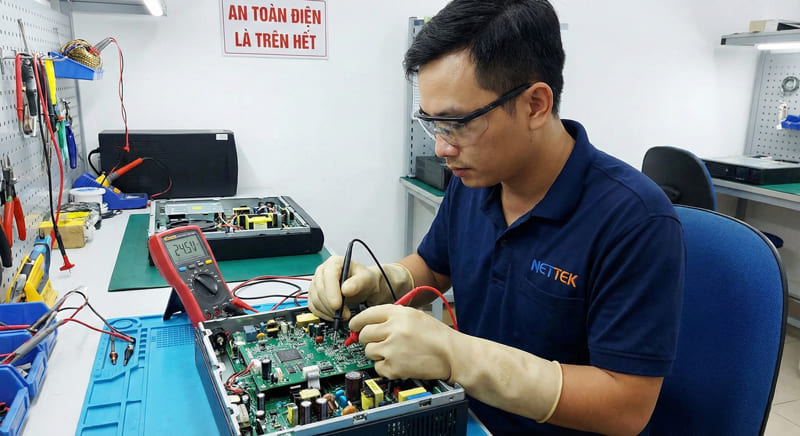

1. Kỹ thuật “Đo Nguội” (Cold Check) – Tránh nổ thêm

Trước khi cắm điện test máy, hãy dùng Đồng hồ vạn năng (Multimeter) để thang đo Diode/Thông mạch.

• Thao tác: Đo vào phích cắm đầu vào (Input) và ổ cắm đầu ra (Output).
• Phán đoán: Nếu đồng hồ kêu “tít” hoặc trở kháng về 0 Ohm giữa dây Lửa (L) và Nguội (N) -> TUYỆT ĐỐI KHÔNG CẮM ĐIỆN. Lúc này IGBT hoặc cầu Diode đang bị chập, cắm điện vào sẽ gây nổ lớn ngay lập tức.

2. Lỗi không lưu điện (Sập ngay khi mất lưới)

• Nguyên nhân: Ắc quy chết hoặc Lỗi mạch sạc (Charger Board).
• Cách đo: Đo điện áp tại đầu dây ắc quy khi UPS đang cắm điện lưới. Với hệ 96VDC (8 bình), điện áp sạc nổi (Float) chuẩn phải là 108V – 109V. Nếu đo được 0V, mạch sạc đã hỏng.

Nghi ngờ UPS lưu điện ít hơn thiết kế? Kiểm tra lại bằng công thức trong bài cách tính thời gian lưu điện ups.

3. Lỗi kêu tít tít liên tục + Đèn đỏ (Chết công suất)

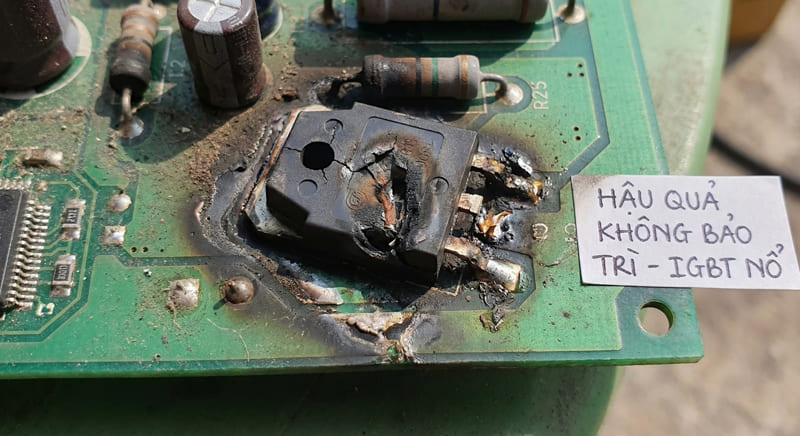

Đây là bệnh nặng nhất. Thủ phạm thường là IGBT (Insulated Gate Bipolar Transistor) hoặc MOSFET ở khối Inverter.

• Dấu hiệu: Mùi khét, linh kiện nứt vỡ.
• Lưu ý “xương máu”: Khi thay IGBT (nên dùng hãng Infineon hoặc Toshiba để bền bỉ), bạn BẮT BUỘC phải sửa mạch kích (Driver Circuit) trước. Nếu mạch Driver vẫn lỗi, nó sẽ đánh thủng IGBT mới ngay khi bật máy.

Kinh nghiệm thực chiến: Xử lý lỗi UPS tại KCN VSIP

Tại NETTEK, chúng mình từng gặp một ca lỗi bộ lưu điện ups rất thú vị tại nhà máy ở VSIP (Bình Dương).

Thách thức: Hệ thống UPS 6KVA Online liên tục báo lỗi Er27 (Điện áp sạc cao) và nóng ran, dù phòng Server chạy điều hòa 22 độ C.

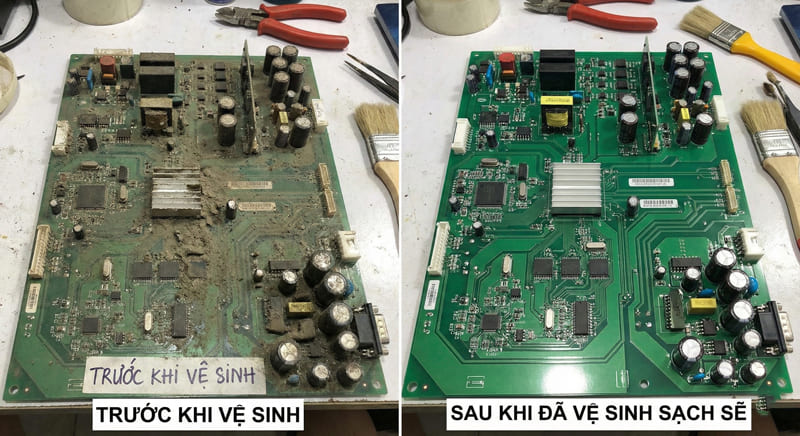

Chẩn đoán: Tháo máy ra, nguyên nhân lộ diện: Bụi! Bụi công nghiệp bám dày đặc làm kẹt cứng quạt tản nhiệt. Nhiệt độ cao làm các Tụ điện trên mạch sạc bị phồng, sai trị số điện dung. Điều này khiến vi xử lý đọc sai điện áp và báo lỗi ảo.

Giải pháp:

1. Vệ sinh công nghiệp toàn bộ Mainboard.
2. Thay thế quạt và loạt tụ điện bị phồng.
3. Calibrate (Hiệu chỉnh) lại thông số áp sạc.

Kết quả: UPS hoạt động trơn tru, tiết kiệm 80% chi phí so với thay Mainboard mới. Bài học: Đôi khi lỗi nghiêm trọng chỉ do… lười vệ sinh!

Câu hỏi thường gặp về lỗi bộ lưu điện UPS (FAQ)

Dưới đây là giải đáp cho các thắc mắc phổ biến về lỗi bộ lưu điện ups:

1. Tại sao UPS mới mua về cắm điện không lên?

Đừng lo! Đa số UPS mới đều được nhà sản xuất rút rắc kết nối ắc quy để an toàn khi vận chuyển. Bạn hãy kiểm tra phía sau hoặc mở mặt nạ trước để nối lại rắc (thường là dây đỏ/đen hoặc rắc vàng).

2. Sửa lỗi bo mạch UPS có bền không?

Nếu thay thế linh kiện chính hãng (IGBT Infineon, Tụ Nhật) và xử lý mạch in kỹ, phủ keo bảo vệ, UPS có thể chạy ổn định thêm 3-5 năm. Chi phí chỉ bằng 20-30% mua mới.

3. Làm sao Reset lỗi sau khi thay ắc quy?

Nhiều bạn thay bình xong máy vẫn báo lỗi. Lý do là chưa Reset bộ đếm (Battery Timer). Bạn cần kết nối máy tính, dùng phần mềm (như WinPower) chạy lệnh “Test Battery” để vi xử lý nhận diện bình mới.

Kết luận

Các lỗi bộ lưu điện ups tuy đáng sợ nhưng hoàn toàn có thể kiểm soát nếu bạn hiểu rõ mã lỗi và nguyên lý hoạt động. Từ việc thay ắc quy định kỳ đến đo đạc mạch công suất, sự cẩn thận luôn là yếu tố tiên quyết.

Lời khuyên từ NETTEK: Đừng đợi UPS “chết lâm sàng” mới gọi thợ. Hãy bảo trì định kỳ 6 tháng/lần. Nếu hệ thống của bạn đang gặp sự cố khó, hãy liên hệ ngay NETTEK qua số 0979.300.098. Chúng mình luôn sẵn sàng hỗ trợ 24/7. Để có cái nhìn tổng quan hơn, mời bạn xem bài viết chi tiết về bộ lưu điện UPS.
