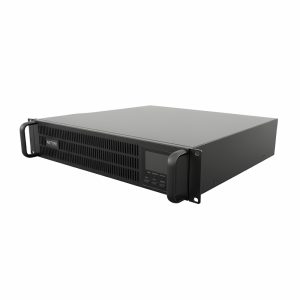

SKU: NT-SR3KVA

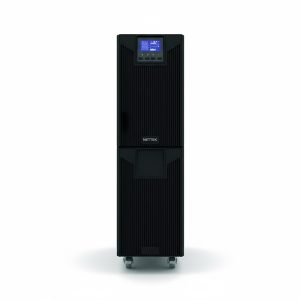

SKU: NT-ST10KVA
SKU: NT-ST2KVA
SKU: NT-ST3110KVA
SKU: NT-ST3115KVA
SKU: NT-ST3120KVA
SKU: NT-ST33100KVA
SKU: NT-ST3310KVA

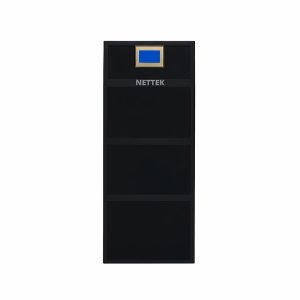

SKU: NT-ST33120KVA
SKU: NT-ST3315KVA
SKU: NT-ST33160KVA

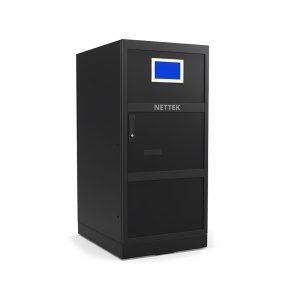

SKU: NT-ST33180KVA
SKU: NT-ST33200KVA

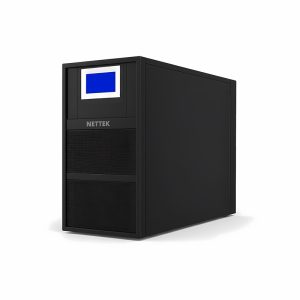

SKU: NT-ST3320KVA
-
Những điểm chính
- Công nghệ Double Conversion: Cách ly hoàn toàn thiết bị tải khỏi lưới điện nhờ quy trình chuyển đổi AC-DC-AC liên tục.
- Thời gian chuyển mạch 0ms: Đảm bảo an toàn tuyệt đối cho Server chạy nguồn Active PFC và thiết bị y tế nhạy cảm.
- Xu hướng 2025: Sự lên ngôi của Pin Lithium-ion tuổi thọ 10 năm và hệ số công suất (PF) 1.0.
- Chuẩn VFI-SS-111: Cấp độ bảo vệ cao nhất theo tiêu chuẩn IEC 62040-3, ổn định cả điện áp và tần số.
- Quản trị từ xa: Giám sát chặt chẽ qua card mạng SNMP, gửi cảnh báo tức thì qua Email/SMS.
Giải mã kiến trúc Double Conversion của Bộ lưu điện Online
Bộ lưu điện Online sử dụng kiến trúc Chuyển đổi kép (Double Conversion) để lọc sạch 100% tạp chất từ lưới điện, cung cấp nguồn điện đầu ra hoàn hảo bất chấp đầu vào biến động ra sao.Quy trình chuyển đổi AC-DC-AC (Nguyên lý cốt lõi)
Khác với các công nghệ sơ khai, UPS Online không bao giờ nối trực tiếp tải với lưới điện. Quy trình xử lý năng lượng diễn ra khép kín qua 3 giai đoạn:- Rectifier (Bộ chỉnh lưu): Dòng điện xoay chiều (AC) từ lưới đi vào và được chuyển đổi hoàn toàn thành dòng một chiều (DC).
- DC Bus (Thanh dẫn DC): Dòng DC này đi qua hệ thống tụ điện trung gian để ổn định điện áp và lọc sạch nhiễu. Tại đây, ắc quy cũng được kết nối để sạc hoặc xả điện ngay lập tức khi mất lưới.
- Inverter (Bộ nghịch lưu): Dòng DC sạch từ DC Bus (hoặc từ ắc quy) được nghịch lưu trở lại thành dòng AC chuẩn để cấp cho tải.
Vai trò của IGBT và mạch PFC trong việc tái tạo sóng Sin
Tại sao điện áp đầu ra của UPS Online lại "sạch" hơn cả điện lưới? Bí mật nằm ở linh kiện bán dẫn IGBT (Insulated Gate Bipolar Transistor).- Công nghệ băm xung: IGBT hoạt động như một van đóng ngắt siêu tốc (tần số lên đến 20kHz), sử dụng phương pháp điều chế độ rộng xung (PWM) để tái tạo lại sóng Pure Sine Wave (Sin chuẩn) mượt mà, không gợn sóng.
- Mạch Active PFC: Ở đầu vào, mạch Hiệu chỉnh hệ số công suất (Active PFC) giúp nâng hệ số công suất (Power Factor) lên >0.99 và giảm độ méo hài dòng điện (THDi) xuống dưới 3%. Điều này đồng nghĩa với việc Bộ lưu điện Online không chỉ bảo vệ tải mà còn không gây nhiễu ngược lại cho lưới điện tòa nhà.
Các tiêu chuẩn kỹ thuật định danh Bộ lưu điện Online
Để nhận diện một Bộ lưu điện Online chính hiệu, bạn không nên chỉ nhìn vào tên gọi mà phải soi kỹ vào Datasheet để tìm kiếm tiêu chuẩn IEC 62040-3 và thông số chuyển mạch.Tiêu chuẩn IEC 62040-3 và cấp độ bảo vệ VFI-SS-111
Theo ủy ban kỹ thuật điện quốc tế (IEC), UPS Online thuộc phân lớp VFI (Voltage and Frequency Independent).- VFI: Điện áp và Tần số đầu ra hoàn toàn độc lập với đầu vào. Dù điện lưới trồi sụt 110V-300V hay tần số nhảy múa 45Hz-65Hz, đầu ra vẫn phẳng lì ở mức 220V/50Hz.
- SS-111: Ký hiệu cho thấy UPS tạo ra sóng sin chuẩn trong cả hai chế độ (Chạy điện lưới và chạy ắc quy) với độ sai số thấp nhất. Đây là tiêu chuẩn vàng mà các dòng UPS Line Interactive (thường chỉ đạt chuẩn VI) không thể chạm tới.
Thời gian chuyển mạch 0ms (Zero Transfer Time)
Đây là "vũ khí" mạnh nhất của dòng Online. Do Inverter hoạt động liên tục 24/7 (ngay cả khi có điện lưới), nên khi mất điện, hệ thống không cần mất thời gian để đóng ngắt rơ-le cơ khí.- Kết quả: Thời gian chuyển mạch là 0ms.
- Tại sao quan trọng? Mặc dù chuẩn nguồn ATX trên Server hiện đại yêu cầu thời gian lưu điện (Hold-up time) tối thiểu 16ms, nhưng các bộ nguồn cũ hoặc linh kiện đã lão hóa (tụ điện khô) có thể sập nguồn nhanh hơn thế. Một khoảng trễ 4-8ms của UPS thường là một rủi ro không đáng có. Với Bộ lưu điện Online, bạn loại bỏ hoàn toàn biến số rủi ro này, đảm bảo an toàn 100%.
Các chế độ vận hành nâng cao trên Bộ lưu điện Online
Không chỉ bảo vệ, các dòng UPS Online hiện đại (như Vertiv Liebert GXT5, APC Smart-UPS Online) còn cung cấp các chế độ vận hành thông minh và khả năng giám sát từ xa mạnh mẽ.Chế độ ECO Mode (High Efficiency Mode)
Bạn lo ngại UPS Online tốn điện vì Inverter chạy liên tục? Chế độ ECO Mode là câu trả lời.- Cơ chế: Ở điều kiện bình thường, UPS sẽ dẫn dòng điện đi qua mạch Bypass (tắt Inverter) để đạt hiệu suất lên tới 98-99%.
- Thông minh: Ngay khi phát hiện điện lưới có dấu hiệu bất ổn (dù rất nhỏ), UPS sẽ kích hoạt Inverter và chuyển về chế độ Online trong chưa đầy 10ms. Đây là sự cân bằng hoàn hảo giữa tiết kiệm năng lượng và an toàn.
Giám sát từ xa qua Card SNMP
Dân IT quản trị Server sợ nhất điều gì? Đó là UPS hỏng hoặc hết ắc quy mà không ai hay biết. Bộ lưu điện Online thường đi kèm khe cắm mở rộng cho Card SNMP (Simple Network Management Protocol). Thiết bị này cho phép:- Giám sát trạng thái UPS qua giao diện Web/App.
- Tự động gửi Email/SMS cảnh báo khi mất điện hoặc lỗi ắc quy.
- Lập lịch tắt Server an toàn (Graceful Shutdown) trước khi ắc quy cạn sạch.
Cơ chế Static Bypass và Maintenance Bypass
Hệ thống an toàn của UPS Online bao gồm hai lớp Bypass:- Static Bypass Switch (Công tắc tĩnh): Sử dụng linh kiện bán dẫn (SCR/Thyristor). Nếu UPS bị quá tải (Overload) 150% hoặc lỗi bo mạch, Static Bypass sẽ chuyển nguồn sang điện lưới ngay lập tức (0ms) để tải không bị sập.
- Maintenance Bypass: Một công tắc cơ khí cho phép kỹ sư NETTEK cô lập hoàn toàn UPS để tháo dỡ, sửa chữa hoặc thay thế ắc quy nóng (Hot-swappable) mà không cần ngắt điện Server.
Xu hướng 2026: Bộ lưu điện Online Pin Lithium và Hệ số công suất 1.0
Thế giới công nghệ thay đổi từng giờ, và UPS cũng không ngoại lệ. Nếu bạn đang tìm mua Bộ lưu điện Online trong năm 2024-2025, hãy chú ý đến hai nâng cấp đáng giá này để không bị "lỗi thời" chỉ sau vài năm sử dụng.1. Cuộc cách mạng Pin Lithium-ion
Đã qua rồi thời kỳ của ắc quy chì axit (VRLA) nặng nề và tuổi thọ ngắn. Các dòng UPS Online cao cấp hiện nay đang chuyển dịch mạnh mẽ sang công nghệ Pin Lithium-ion.- Tuổi thọ gấp 3 lần: Nếu ắc quy chì chỉ sống được 3-5 năm, thì Pin Lithium bền bỉ tới 8-10 năm. Bạn gần như không phải lo thay pin trong suốt vòng đời thiết bị.
- Chịu nhiệt tốt: Hoạt động ổn định ở 40°C mà không bị suy giảm hiệu năng nhanh như ắc quy chì.
- Kích thước: Nhỏ gọn hơn 40% và nhẹ hơn 60%, giúp tiết kiệm không gian tủ Rack quý giá.
2. Hệ số công suất (Power Factor) đạt 1.0 (Unity PF)
Trước đây, một UPS 10kVA (PF 0.9) chỉ tải được tối đa 9kW. Nhưng với các dòng Bộ lưu điện Online thế hệ mới (Unity Power Factor), 10kVA = 10kW.- Lợi ích kinh tế: Bạn nhận được thêm 10-20% công suất thực với cùng một mức giá đầu tư.
- Tối ưu hóa: Phù hợp hoàn hảo với các bộ nguồn Server hiện đại vốn đã có chuẩn PFC cao.
So sánh Bộ lưu điện Online và Line Interactive: Khi nào cần "xuống tiền"?
Việc lựa chọn sai công nghệ có thể khiến bạn trả giá đắt. Dưới đây là bảng so sánh kỹ thuật để bạn quyết định xem khi nào thì nên đầu tư vào dòng Online cho hạ tầng của mình.
Nếu hạ tầng của bạn chứa dữ liệu nhạy cảm hoặc thiết bị có động cơ chính xác, đừng tiếc tiền cho dòng Online. Chi phí đầu tư ban đầu có thể cao hơn, nhưng nó rẻ hơn nhiều so với việc phục hồi dữ liệu hỏng.Tiêu chí UPS Line Interactive (VI) UPS Online (VFI) Dạng sóng đầu ra Sin chuẩn (dòng cao cấp) hoặc Sin mô phỏng Sin chuẩn tuyệt đối (Mọi lúc) Thời gian chuyển mạch 4ms - 10ms (Có rủi ro với tải nhạy cảm) 0ms (Không gián đoạn) Ổn áp / Ổn tần Chỉ ổn áp (AVR), tần số phụ thuộc lưới Ổn áp ±1%, Ổn tần ±0.5% Khả năng lọc nhiễu Hạn chế, dùng lọc thụ động Cách ly hoàn toàn nhiễu sét, hài Công suất phổ biến Thường < 3kVA Từ 1kVA đến 1000kVA+ Đối tượng sử dụng PC văn phòng, Camera, Cửa cuốn Server, Core Switch, Thiết bị y tế, PLC Dự án thực tế: Triển khai hệ thống nguồn cho phòng Server Bệnh viện
Tại NETTEK, chúng tôi không chỉ bán thiết bị, chúng tôi bán sự an tâm. Dưới đây là một dự án thực tế minh chứng cho sức mạnh của công nghệ Online trong môi trường y tế khắc nghiệt.Bối cảnh dự án
Một Bệnh viện Đa khoa tuyến tỉnh (xin phép giấu tên) liên tục gặp sự cố với hệ thống lưu trữ hình ảnh (PACS). Mỗi khi thang máy của tòa nhà khởi động, điện áp sụt giảm đột ngột (Sag) khiến ổ cứng Server bị ngắt kết nối, gây gián đoạn quy trình chẩn đoán. Hệ thống bộ lưu điện UPS cũ (dòng Line Interactive) không xử lý kịp độ trễ này và không lọc được nhiễu động cơ.Giải pháp từ NETTEK
Sau khi đo đạc bằng máy phân tích chất lượng điện năng, đội ngũ kỹ sư NETTEK đã đề xuất thay thế toàn bộ bằng hệ thống Bộ lưu điện Online công suất 20kVA (Mô hình N+1) của hãng Vertiv. Điểm đặc biệt là hệ thống tích hợp biến áp cách ly (Galvanic Isolation) ở đầu ra để triệt tiêu nhiễu chế độ chung (Common mode noise), đảm bảo dòng rò < 0.5mA theo chuẩn y tế.Kết quả thực chiến
Ngay sau khi lắp đặt, hệ thống PACS hoạt động ổn định 100% dù thang máy hay máy bơm công suất lớn hoạt động hết công suất. Hình ảnh chụp CT/MRI không còn xuất hiện các vệt nhiễu sọc (artifacts) do nhiễu điện gây ra. Bệnh viện đã tiết kiệm được hàng trăm triệu đồng chi phí bảo trì phần cứng hằng năm.Câu hỏi thường gặp (FAQ)
Bộ lưu điện Online có tốn điện hơn dòng Offline không?
Có, nhưng sự chênh lệch đang dần thu hẹp. Do mạch Double Conversion hoạt động liên tục nên UPS Online tiêu thụ điện năng nhiều hơn (hiệu suất cơ bản khoảng 90-95% so với 98% của dòng UPS công nghệ cũ). Tuy nhiên, với chế độ ECO Mode trên các dòng mới, hiệu suất có thể đạt tới 99%, giải quyết tốt bài toán tiền điện.Tiếng ồn của UPS Online có lớn không?
Khá lớn. Vì các linh kiện công suất như IGBT và Rectifier tỏa nhiệt rất nhiều, quạt tản nhiệt phải chạy liên tục ở tốc độ cao (thường trên 45dB). Do đó, bạn không nên đặt Bộ lưu điện Online trong phòng ngủ hay văn phòng làm việc yên tĩnh, mà nên để trong phòng Server hoặc tủ Rack chuyên dụng cách âm.Cần thay ắc quy cho UPS Online bao lâu một lần?
Tuổi thọ ắc quy phụ thuộc vào nhiệt độ môi trường và công nghệ sạc. Với dòng Online sử dụng ắc quy chì (VRLA) và công nghệ sạc thông minh (như ABM của Eaton hay Smart Battery Management của APC), tuổi thọ đạt 3-5 năm. Nếu dùng Pin Lithium, bạn có thể yên tâm sử dụng tới 8-10 năm mới cần thay thế.Kết luận
Tóm lại, Bộ lưu điện Online không đơn thuần là một thiết bị lưu điện, mà là "trái tim" bảo vệ sự sống còn cho toàn bộ hạ tầng công nghệ của doanh nghiệp. Với cơ chế Double Conversion, thời gian chuyển mạch 0ms và khả năng tích hợp công nghệ giám sát IoT hiện đại, đây là khoản đầu tư bắt buộc để đạt chuẩn Tier III cho Data Center hay vận hành các thiết bị y tế chính xác. Đừng để rủi ro mất điện xóa sổ thành quả kinh doanh của bạn. Hãy liên hệ ngay với NETTEK qua số 0979.300.098 để được tư vấn giải pháp nguồn dự phòng tối ưu nhất.
